串口服务器

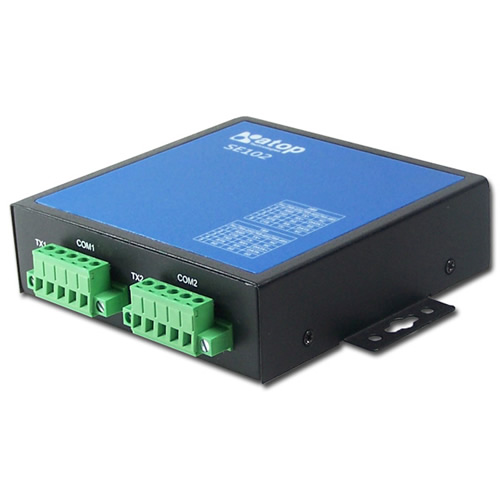

SE102
单网双串工业级串口服务器
- 100MHz高效能核心运算器
- 单串口，RS-485/422/232界面可选，速率可达115.2kbps
- 10/100Mbps快速以太网全双工自适应
- 9~30VDC电源输入
- 0~60℃宽温度输入范围，符合工业环境应用
- 可弹性扩充点对点串口连接的通讯距离
- 提供C语言软件开发包，方便开发和编程
- 提供Telnet,内嵌浏览器,串口控制或视窗工具等配置方式
- RS-232(15KV) ,RS-485(12KV),Ethenet(2KV),电源（10KV） 15KV ESD串口突波保护
| 参数 | |
| CPU |
16-bit Embedded CPU |
| 100MHz | |
| Flash容量 | 512KBytes |
| SDRAM | 512KBytes |
| EEPROM | 512Bytes |
| 网络界面 | 10/100M快速以太网或100M ST/SC光纤 |
| 网络协议 |
支持TCP/IP、UDP、ICMP、SNMP、HTTP、Telnet、ARP、BOOTP |
| 支持 IEEE 802.3/ 802.3u/ 802.3x协议 | |
| 参数设定 |
EEPROM存储了对TCP/IP及串口的各项设定 |
| 配置设定工具可于Windows 95/98/NT/2000/XP/Vista/7下工作，以便通讯设定 | |
|
内部缓存空间 |
TCP 接收缓存＝8K bytes |
| TCP 发送缓存＝16K bytes | |
| RS-232/422/485 接收缓存＝4K bytes | |
| RS-232/422/485 发送缓存＝4K bytes | |
| 重置功能 | 内建reset键可恢复出厂默认配置 |
| 看门狗 | 1.34秒硬件自动重设 |
| 电力不足警示：4.75V | |
| 串口通讯 |
2个串口，RS-232/422/485可选择 |
|
RS-232:标准EIA-RS-232C,全双工，5pin接线端子或9pin DB-9母头 |
|
| RS-422:4线制，全双工，5pin接线端子或9pin DB-9母头 | |
| RS-485:2线制，半双工，5pin接线端子或9pin DB-9母头 | |
| 串口通讯设置 | 波特率（Baud rate）:1200bps~230400bps |
|
奇偶校验（Parity）:无,偶校验,奇校验,标记，空格 |
|
|
数据位（Data bits）:7,8 |
|
| 停止位（Stop bits）:1,2 | |
| 封包(Packet Delimiter):间隔时间或字符 | |
| 流控制（Flow Control）: 无，硬件，Xon/Xoff | |
| LED 指示 |
RUN×1(绿)·TX×1/2(绿) |
| LAN×1(绿)·RX×1/2(绿) | |
| 电源要求 | |
| 电压输入 | DC 9~30V，2.8W（Max） |
| 外观 | |
| 尺寸 | 108mm(L),107mm(W),31mm(H) |
| 环境 | |
| 操作温度 | 0~60℃ |
| 存储温度 | -20~70℃ |
| 相对湿度 | 20~90%无凝结 |
| SE102 | 单网双串工业级串口服务器 | |
